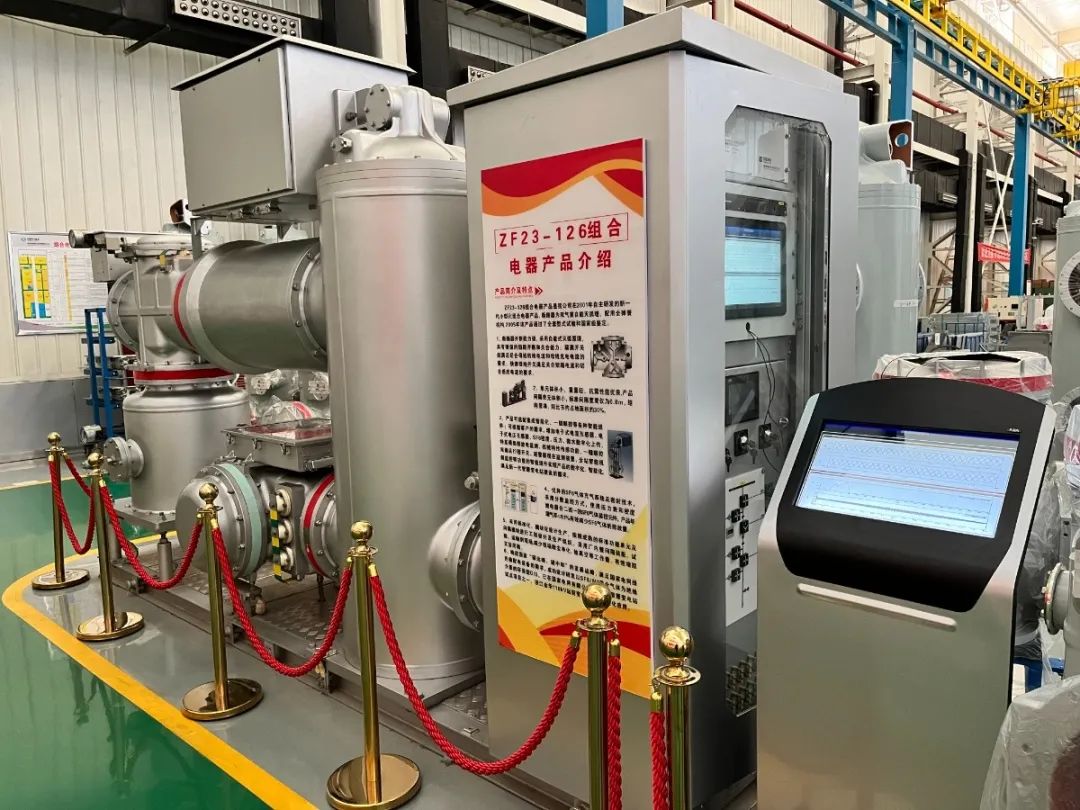

近日，中國西電所屬西開有限完成GIS智能監測顯示裝置的研制，并成功在126kV GIS展示樣機上實現了功能應用。
在GIS設備穩定、可靠運行的同時，用戶重點關注產品運行的實時監控、狀態預判。為方便用戶運維巡檢，針對之前存在日常運維巡檢中無法就地觀察產品運行工況、斷路器分合閘曲線現場獲取需專用測試平臺、CT/PT設備歷史數據不方便查看等問題，西開有限自主研制了GIS智能監測顯示裝置。
該裝置能夠監控和顯示GIS斷路器機械特性電流曲線及一次回路電流、電壓，并分析和判斷是否存在異常，同時將告警信號上送至后臺輔控設備。所有監控和顯示的數據均能在本地保存，通過USB即可導出 Excel格式文件。該裝置的應用，無論是負荷計算、電力供應還是應急保障、事故分析，都能夠提供詳細的數據支撐。
GIS智能監測顯示裝置由傳感采集模塊及顯示模塊兩部分組成。傳感采集模塊采用分層結構布置，一體化方式安裝，具有隔離強度高、抗干擾能力強、采樣精度高、體積小巧易維護等優點，提高了產品的可靠性及適配性。顯示模塊為一臺全觸屏防塵工控一體機，內置西開有限自主研制的數據顯示軟件，數據顯示全面、操作便捷、人機交互界面友好，觸屏靈敏，運行更加方便可靠。
此外，GIS智能監測顯示裝置還加入一系列數據優化控制算法：采樣濾波算法，確保了信號采樣的真實性；分合閘判據算法，保證了分合采樣響應速率；并行多RAM（讀寫存儲器）數據存儲算法，能完整保存分合閘電流波形數據；異常判斷算法，可以根據異常曲線初步判斷故障類型；液晶顯示界面縮放及分辨率自適應功能，使得人機交互更加清爽、快捷。
