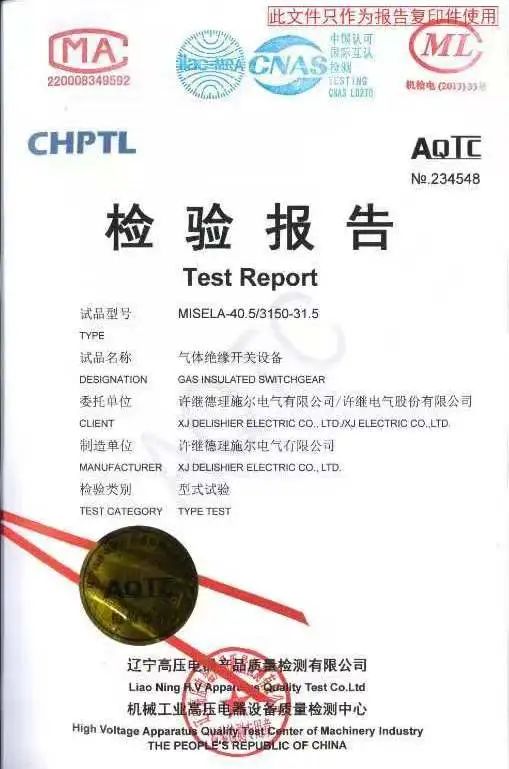

近日，許繼電氣自主研發的40.5千伏3150安大容量氣體絕緣開關設備通過型式試驗。該產品的核心指標達到行業領先水平，填補了許繼40.5千伏3150安等級下的氣體絕緣開關設備的空白，補全了40.5千伏氣體絕緣開關設備產品系列。
與40.5千伏2500安氣體絕緣開關設備相比，該產品的額定電流提升到了3150安，發熱功率提升了60%，對產品運行的可靠性提出嚴峻挑戰；在保證產品整柜外形尺寸和相間距不變的情況下，增大導體和散熱器規格，會導致絕緣凈距減少，電場不均勻度增加，產品的絕緣設計難度空前加大；同時要提高40%的合閘功，斷路器機構合閘的可靠性更難保證，合閘彈跳更難控制，對斷路器機構及特性也提出了更高的要求。
為了解決上述技術難題，許繼德理施爾電氣有限公司成立專項技術攻關團隊，克服絕緣距離與散熱面積相互制約的難題，開展了導體的絕緣-散熱一體化研究。
通過深入研究產品發熱機制和傳熱規律，并對產品內部導電回路進行了優化設計，主回路導體長度縮短了15%。同時，攻關團隊對產品裝配工藝進行了改進和提升，降低內部連接的接觸電阻，從根本上降低了整個機柜的發熱功率；
引入熱-流耦合分析方法，采用有限元仿真技術對氣箱及內部結構進行優化設計，提升了氣箱內部氣體流動速率，保證了產品順利通過自然散熱條件下1.1倍額定電流溫升測試；
建立靜電場分析模型，對內部結構進行了優化設計及試驗驗證，解決了翅片密集、鋒利的散熱器帶來的尖端放電等問題，提高了電場的均勻度和電暈放電電壓；
通過優化斷路器機構凸輪和傳動方案，匹配斷路器合閘特性曲線，控制合閘彈跳，保證斷路器的可靠性。
許繼電氣將堅定信心，腳踏實地，披荊斬棘，乘勢而上，再立新功，全力支撐許繼電氣高質量快速發展。風勁帆滿圖新志，砥礪奮進正當時！
